Profil LED LUMINES typ Cosmo srebrny anodowany 1 m

Profil LED LUMINES typ Cosmo srebrny anodowany 1 m

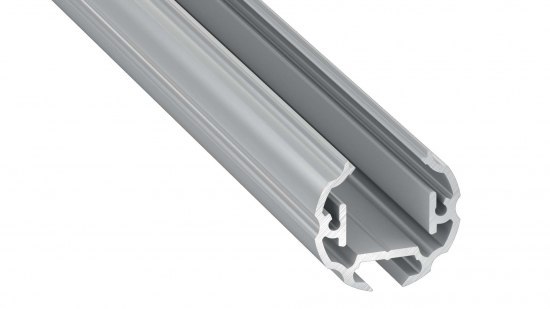

Profil aluminiowy LED LUMINES COSMO jest okrągłym profilem przeznaczonym do kierunkowego oświetlenia liniowego. Konstrukcja o średnicy 25 mm pozwala estetycznie poprowadzić światło w meblach, zabudowie oraz jako oświetlany drążek ubraniowy. Aluminiowy korpus stabilizuje taśmę LED i wspomaga odprowadzanie ciepła podczas pracy instalacji.

System COSMO współpracuje z kloszem BASIC oraz akcesoriami montażowymi. Profil montażowy COSMO M1 umożliwia zmianę kierunku świecenia bez zdejmowania zaślepek, a metalowy uchwyt pozwala obracać profil skokowo wokół własnej osi. Wersja srebrny anodowany daje możliwość dopasowania widocznej części profilu do projektu.

Najważniejsze cechy

• system / model: COSMO
• indeks wariantu: 10-0174-10
• długość profilu: 1 m
• system / model: COSMO
• rodzaj: okrągły profil aluminiowy LED do oświetlenia kierunkowego
• materiał: aluminium
• wykończenie: srebrny anodowany
• średnica profilu: 25 mm
• miejsce na taśmę LED: do 12 mm
• kompatybilny klosz: BASIC
• możliwość regulacji kierunku światła z profilem montażowym COSMO M1

Zalety

• pozwala tworzyć uporządkowaną, kierunkową linię światła
• umożliwia regulację położenia profilu w systemie z COSMO M1

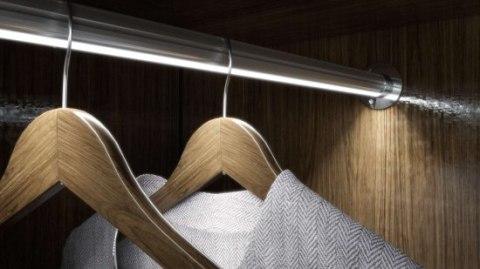

• sprawdza się również jako oświetlany drążek ubraniowy
• aluminiowa konstrukcja tworzy stabilne podłoże dla taśmy LED

Zastosowanie

COSMO stosuje się w instalacjach, w których kierunek światła wymaga dopasowania do zabudowy lub oświetlanej powierzchni. Okrągły kształt dobrze prezentuje się w widocznych elementach mebli, szaf i wnętrz. Przed doborem komponentów należy zaplanować sposób mocowania, przebieg przewodów oraz kierunek świecenia.

Montaż

Profil mocuje się z użyciem kompatybilnego uchwytu metalowego albo elementów systemu COSMO M1. Przed montażem ułóż taśmę LED i zaplanuj wyprowadzenie przewodu. Następnie zamontuj klosz BASIC oraz dobierz zaślepki i pozostałe akcesoria zgodne z wybranym sposobem instalacji.

Dobór elementów systemu

• taśma LED o szerokości do 12 mm, dobrana do planowanego efektu świetlnego
• kompatybilny klosz BASIC
• uchwyt metalowy albo profil montażowy COSMO M1, zależnie od sposobu regulacji i mocowania
• zaślepki, pierścienie regulacyjne i elementy montażowe systemu COSMO
• zasilacz oraz ewentualne sterowanie dobrane do parametrów zastosowanej taśmy LED

Wymiary profilu

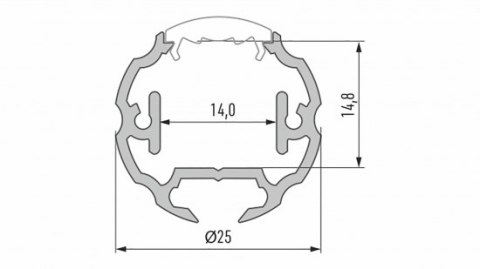

Długość tego wariantu wynosi 1 m. Poniżej przedstawiono przekrój techniczny profilu COSMO.

Instrukcje i schematy montażu

Poniższe grafiki producenta pokazują sposoby montażu, zastosowania i kompletowania elementów systemu. Zostały ułożone po dwie w rzędzie.

Montaż profilu COSMO z uchwytem metalowym lub profilem COSMO M1.	Efekt montażu profilu COSMO z kloszem BASIC.
Regulacja kierunku światła z profilem COSMO M1.	Efekt regulacji kierunku świecenia profilu COSMO.
Skokowa regulacja położenia profilu w uchwycie metalowym.	Efekt regulacji profilu COSMO w uchwycie metalowym.
Schemat elementów montażowych systemu COSMO.	Schemat złożenia systemu oświetleniowego COSMO.

Karta techniczna PDF
