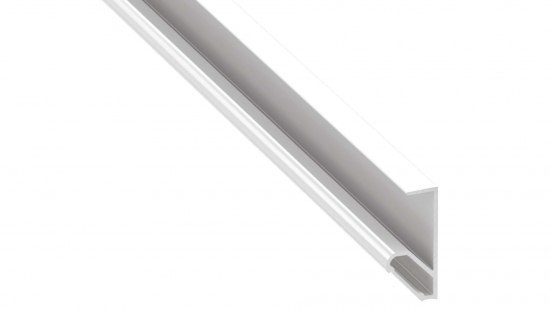

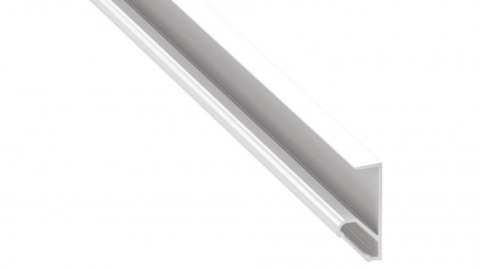

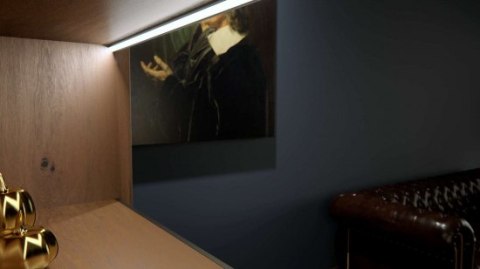

Profil LED LUMINES typ Q18 biały lakierowany 1 m

Profil LED LUMINES typ Q18 biały lakierowany 1 m

Profil aluminiowy LED LUMINES Q18 jest przeznaczony do wykonania liniowego oświetlenia pod kątem 45° przy krawędzi panelu o grubości 18 mm. Profil nasuwa się na panel, dzięki czemu może tworzyć estetyczne wykończenie półki, szafki lub blatu.

Model sprawdzi się w oświetleniu półek, szaf i blatów. Dobór taśmy LED, klosza, zaślepek i sposobu montażu należy dopasować do parametrów konkretnej instalacji.

Najważniejsze cechy

• system / model: Q18,
• indeks wariantu: 10-0691-10,
• długość: 1 m,
• rodzaj: profil kątowy LED z kątem emisji światła 45° do paneli o grubości 18 mm,
• zastosowanie: oświetlenie półek, szaf i blatów,
• materiał: aluminium,
• kolor i wykończenie profilu: biały lakierowany,
• szerokość taśmy LED: do 12 mm,
• profil przeznaczony do uzupełnienia o kompatybilny klosz i zaślepki systemowe.

Zalety

• kąt 45° kierujący światło na oświetlaną powierzchnię
• montaż przez nasunięcie na panel o grubości 18 mm
• miejsce na taśmę LED o szerokości do 12 mm
• estetyczne wykończenie krawędzi półki, szafki lub blatu

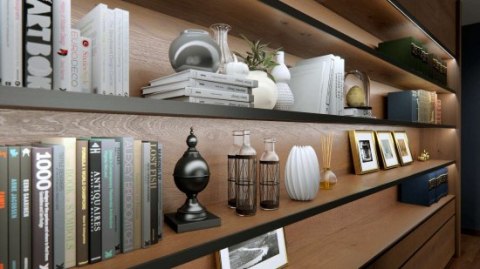

Zastosowanie

Profil Q18 można wykorzystać do wykonania dekoracyjnego lub użytkowego oświetlenia liniowego przy panelach o grubości 18 mm. Przed wyborem taśmy LED należy sprawdzić jej szerokość, moc oraz sposób zasilania.

Montaż

Profil należy nasunąć na przygotowany panel o grubości 18 mm. Taśmę LED i klosz należy dobrać do przestrzeni profilu, a przed montażem zaplanować przewód oraz zakończenie zaślepkami systemowymi.

Dobór elementów

• taśma LED o szerokości do 12 mm
• klosz BASIC oraz kompatybilne zaślepki systemu Q18
• zasilacz LED dobrany do napięcia i łącznej mocy taśmy LED
• w razie potrzeby sterownik lub ściemniacz zgodny z taśmą LED

Wymiary profilu

Długość wariantu wynosi 1 m. Rysunek przekroju technicznego profilu Q18 przedstawiono poniżej.

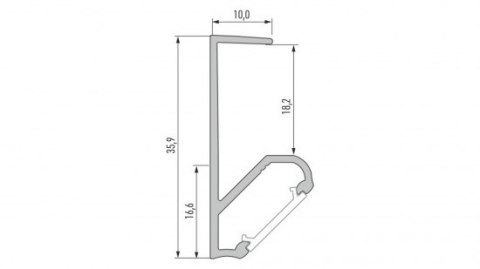

Rysunek przekroju technicznego profilu aluminiowego LED Q18.

Instrukcje i schematy montażu

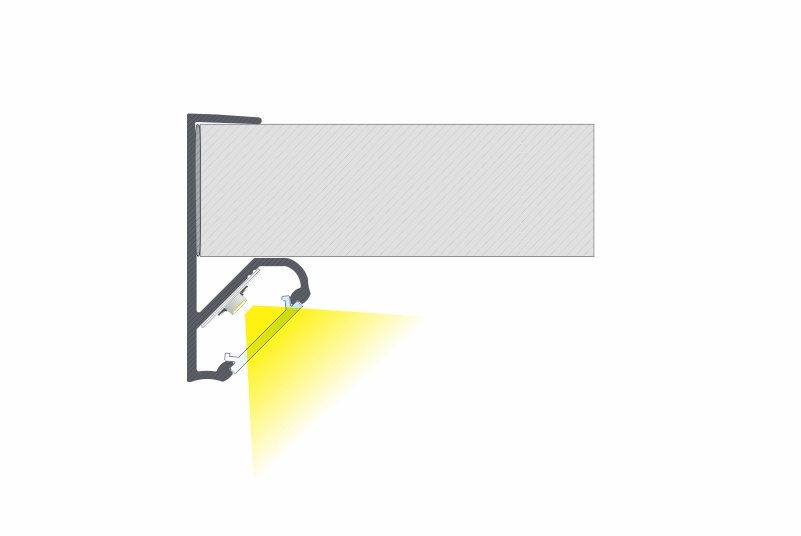

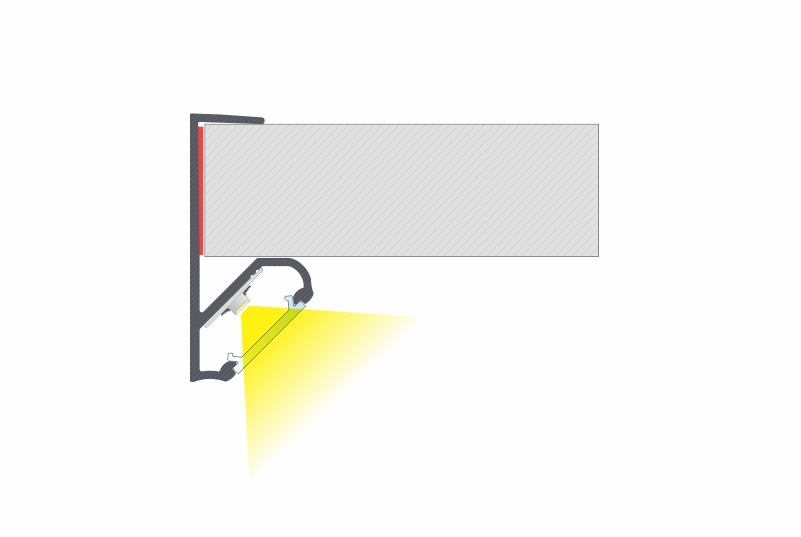

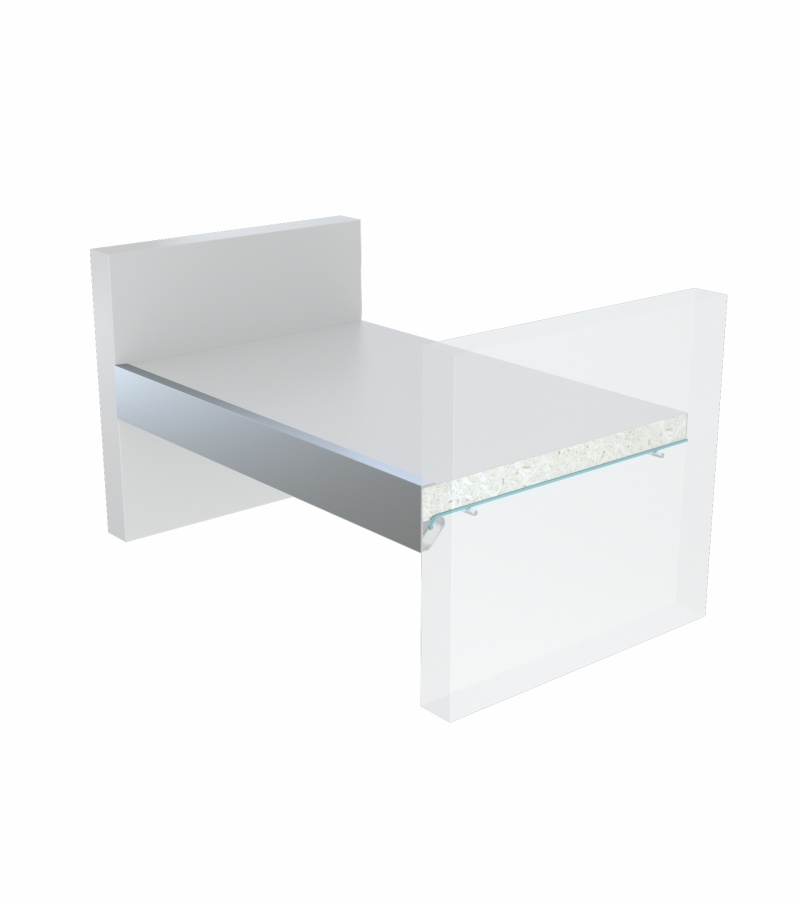

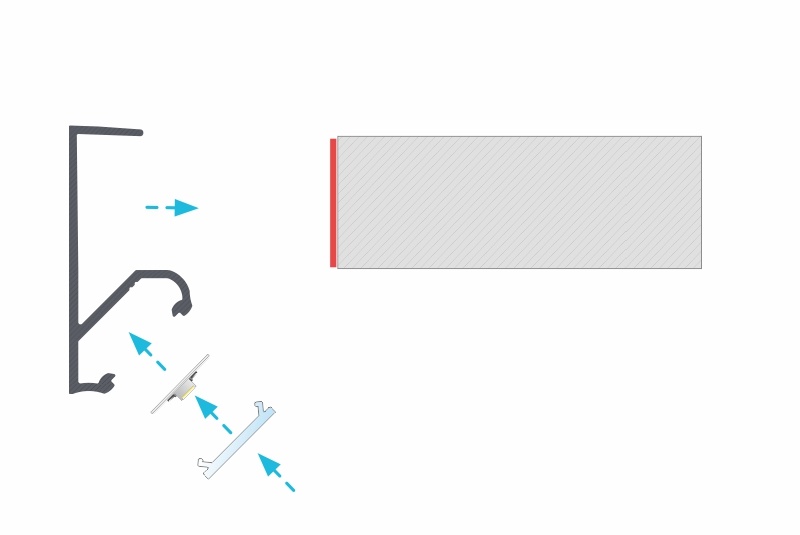

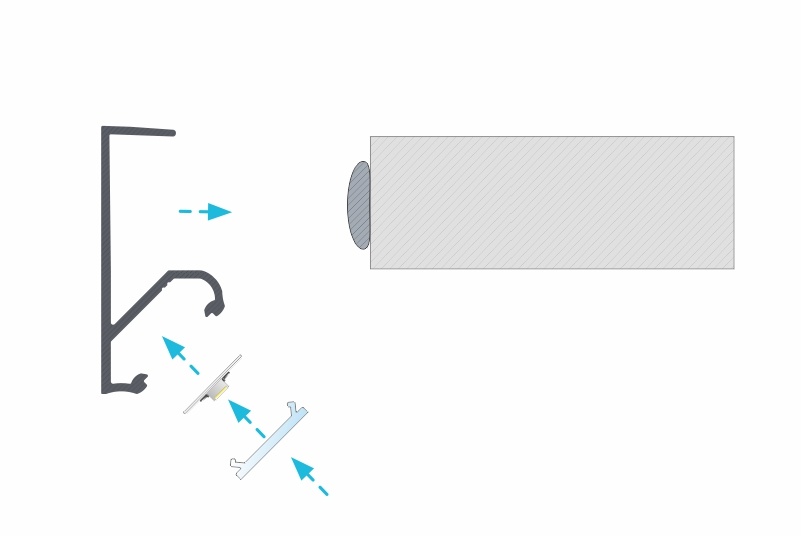

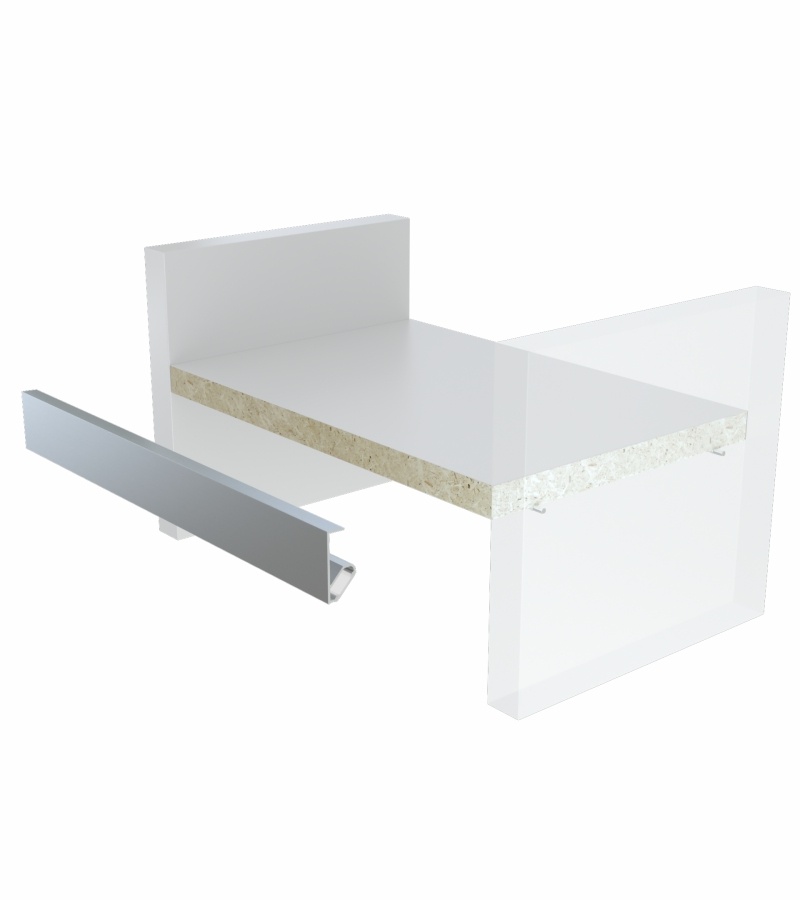

Instrukcja montażu profilu Q18 — grafika 1.	Instrukcja montażu profilu Q18 — grafika 2.
Instrukcja montażu profilu Q18 — grafika 3.	Instrukcja montażu profilu Q18 — grafika 4.
Instrukcja montażu profilu Q18 — grafika 5.	Instrukcja montażu profilu Q18 — grafika 6.

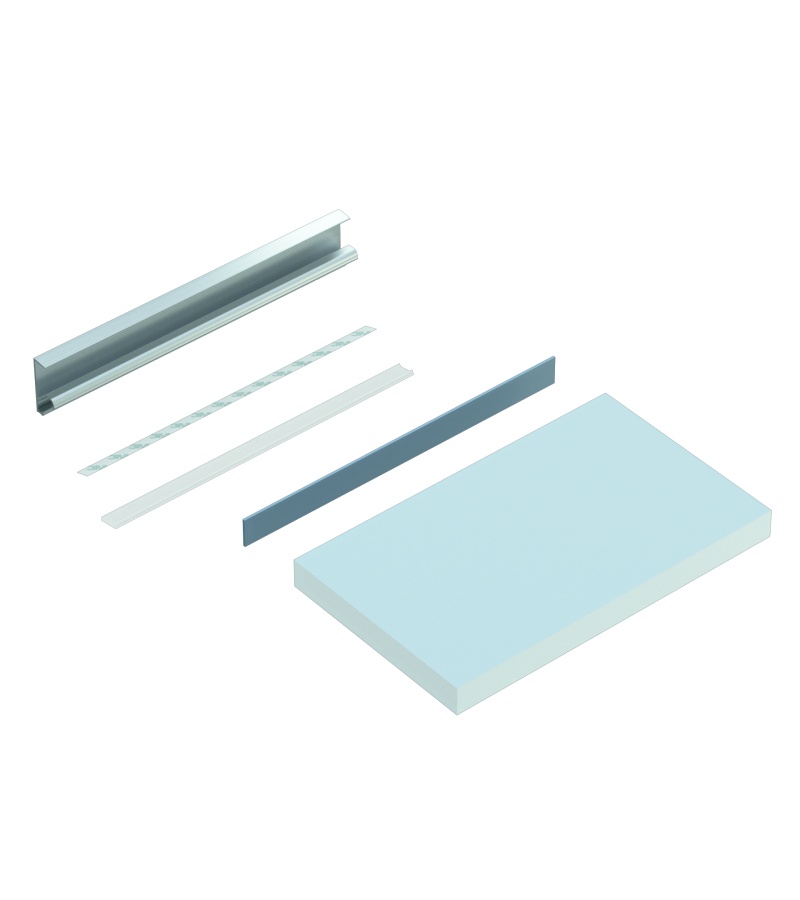

Instrukcja montażu profilu Q18 — grafika 7.

Karta techniczna PDF
