Profil aluminiowy LED typ A czarny anodowany 1 m

Profil LED LUMINES typ A czarny anodowany 1 m

Profil aluminiowy LED LUMINES A o długości 1 m jest przeznaczony do montażu nawierzchniowego. Sprawdzi się w projektach obejmujących minimalistycznej linii światła w meblach i zabudowach wnętrz, a aluminiowa konstrukcja stanowi stabilną podstawę dla taśmy LED i pomaga odprowadzać ciepło podczas pracy instalacji.

Model przeznaczony do zastosowań meblowych. Dobierz do niego kompatybilny klosz BASIC i HIGH, zaślepki systemowe oraz sposób mocowania zgodny z projektem instalacji.

Najważniejsze cechy

• system / model: A,
• indeks wariantu: 10-0012-20,
• długość: 1 m,
• rodzaj: profil aluminiowy LED do montażu nawierzchniowego,
• zastosowanie: Meblowy,
• materiał: aluminium,
• kolor i wykończenie profilu: Czarny (anodowany),
• kompatybilne klosze: BASIC i HIGH,
• typ montażu profilu: nawierzchniowy.

Zalety

• umożliwia wykonanie uporządkowanej linii światła w profilu nawierzchniowym,
• aluminiowa konstrukcja stanowi stabilną podstawę dla taśmy LED,
• pomaga odprowadzać ciepło z taśmy LED podczas pracy instalacji,
• pozwala skompletować instalację z kompatybilnym kloszem i zaślepkami systemowymi,
• wariant 1 m ułatwia dopasowanie profilu do długości zabudowy.

Zastosowanie

Profil można wykorzystać do wykonania oświetlenia liniowego LED w zastosowaniu meblowym, w tym w meblach, zabudowach, wnękach oraz projektach dekoracyjnego i użytkowego oświetlenia wnętrz. Wybór taśmy LED, klosza i akcesoriów powinien odpowiadać parametrom konkretnego systemu.

Montaż

Profil należy zamontować nawierzchniowo na przygotowanej, równej powierzchni, zgodnie z instrukcją producenta i wybraną metodą mocowania: taśmą dwustronną lub uchwytami montażowymi. Przed montażem zaplanuj przebieg przewodu, miejsce na taśmę LED oraz sposób zakończenia profilu kloszem i zaślepkami.

Dobór elementów

• taśma LED dobrana do wymiarów profilu i planowanego efektu świetlnego,
• klosz kompatybilny z systemem A: BASIC i HIGH,
• zaślepki kompatybilne z systemem A,
• elementy mocujące właściwe dla wybranego sposobu montażu,
• zasilacz LED oraz ewentualne sterowanie dobrane do parametrów zastosowanej taśmy LED.

Wymiary profilu

Długość profilu wynosi 1 m. Rysunek przekroju technicznego profilu A przedstawiono poniżej.

Karta techniczna PDF

Montaż i warianty systemu A

Poniżej znajdują się grafiki montażowe producenta pokazujące kompletowanie elementów oraz przykładowe sposoby montażu profilu A z kloszem BASIC i HIGH.

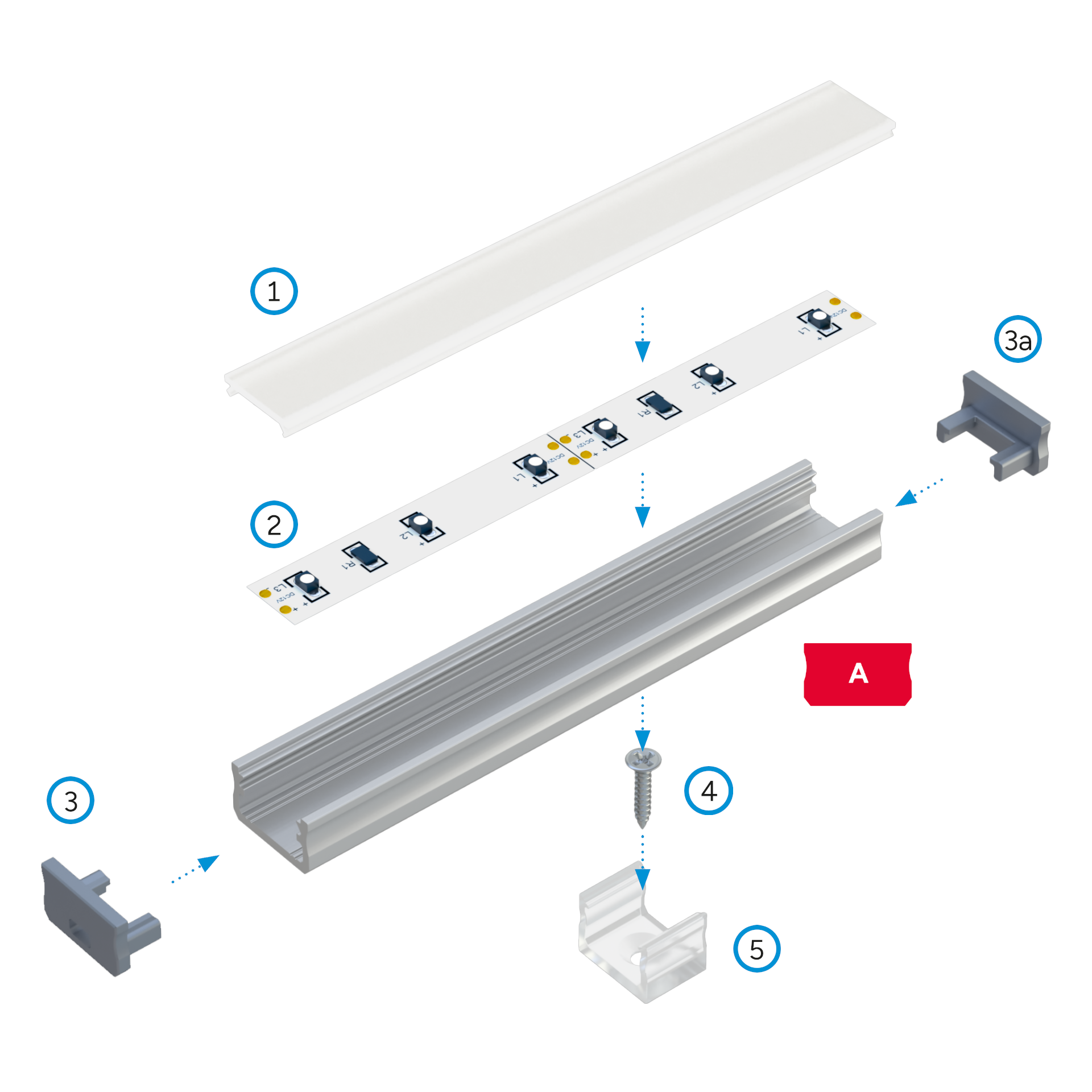

Schemat złożenia systemu A z kloszem BASIC.

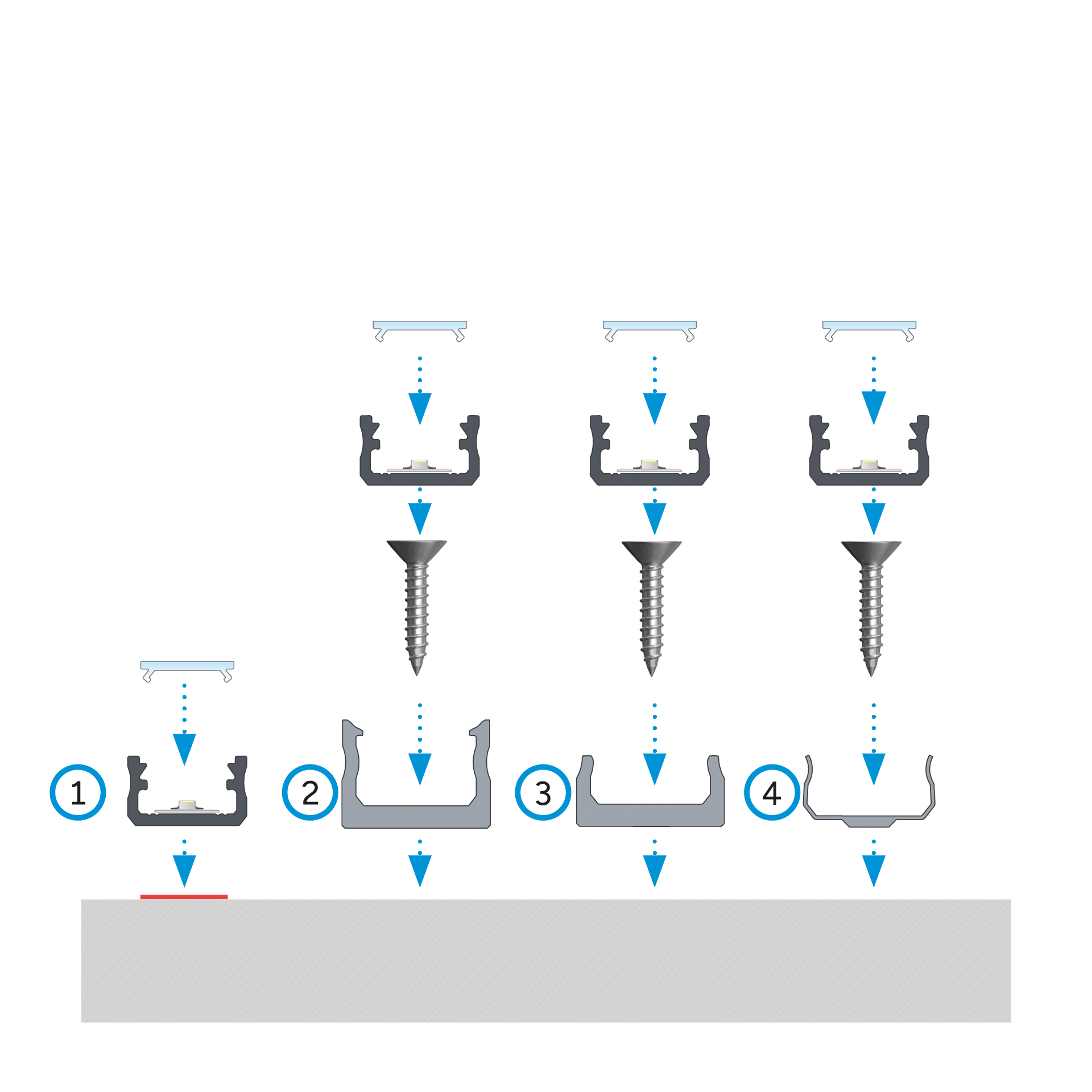

Montaż profilu A z kloszem BASIC.

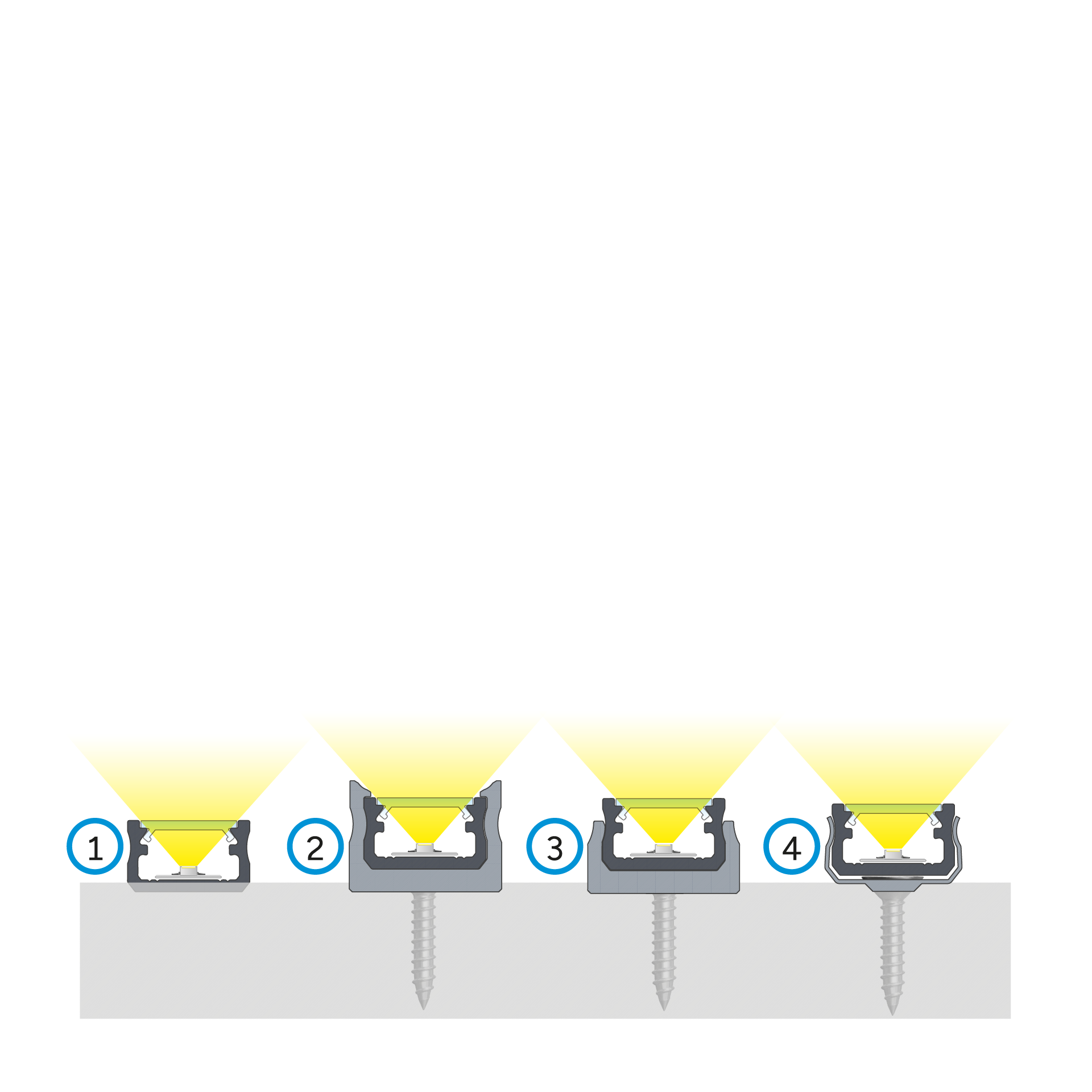

Efekt końcowy montażu profilu A z kloszem BASIC.

Zaślepki systemu A z kloszem BASIC.

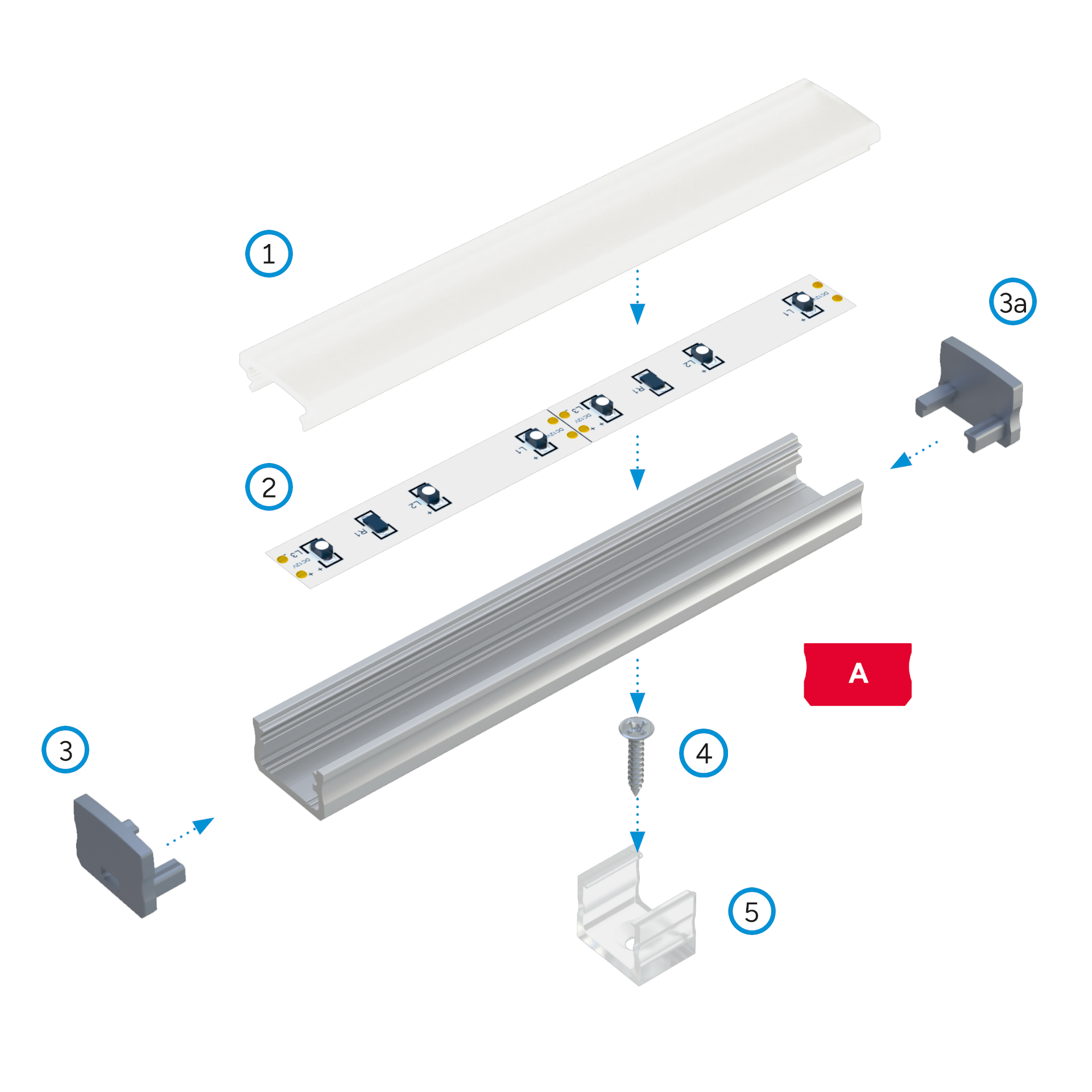

Schemat złożenia systemu A z kloszem HIGH.

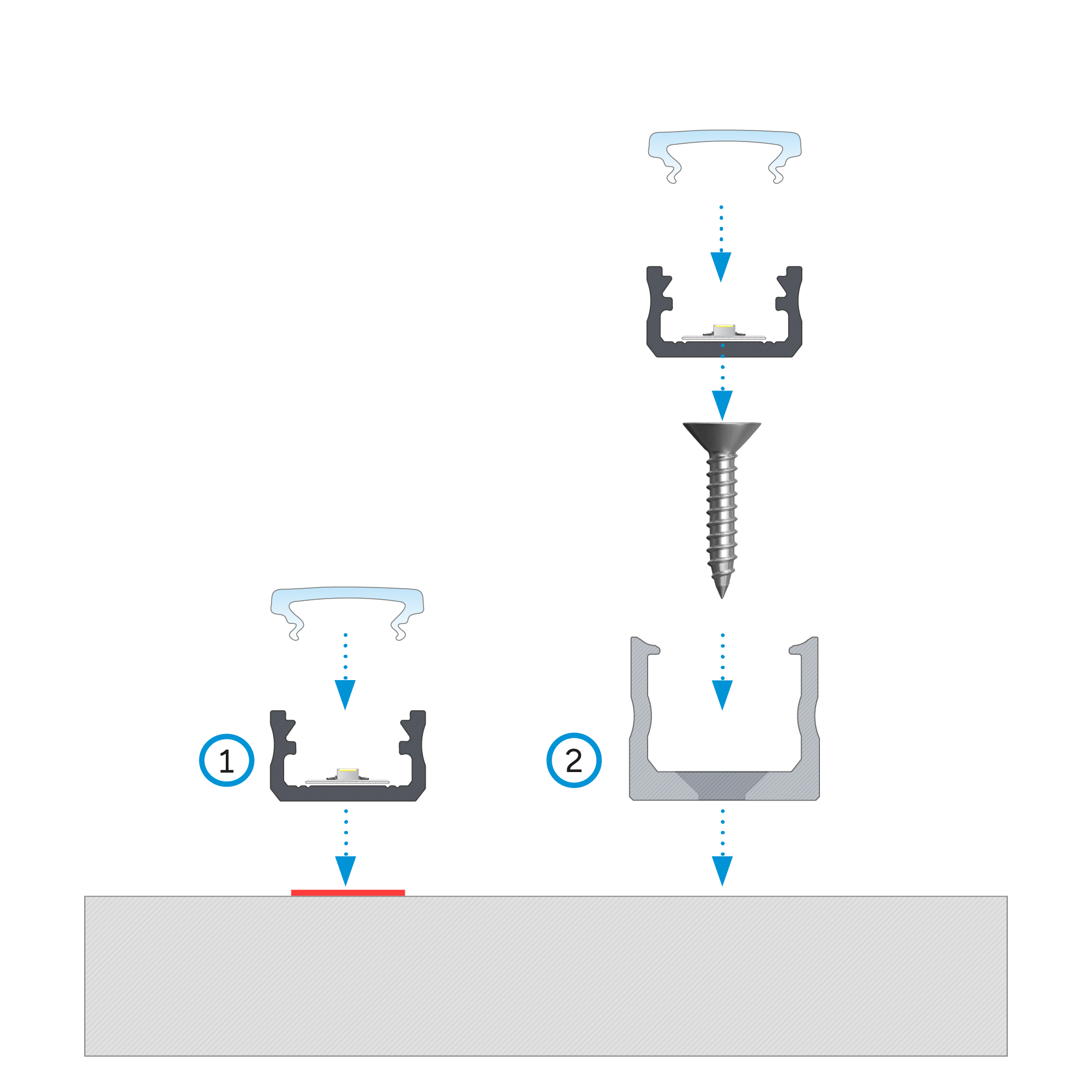

Montaż profilu A z kloszem HIGH.

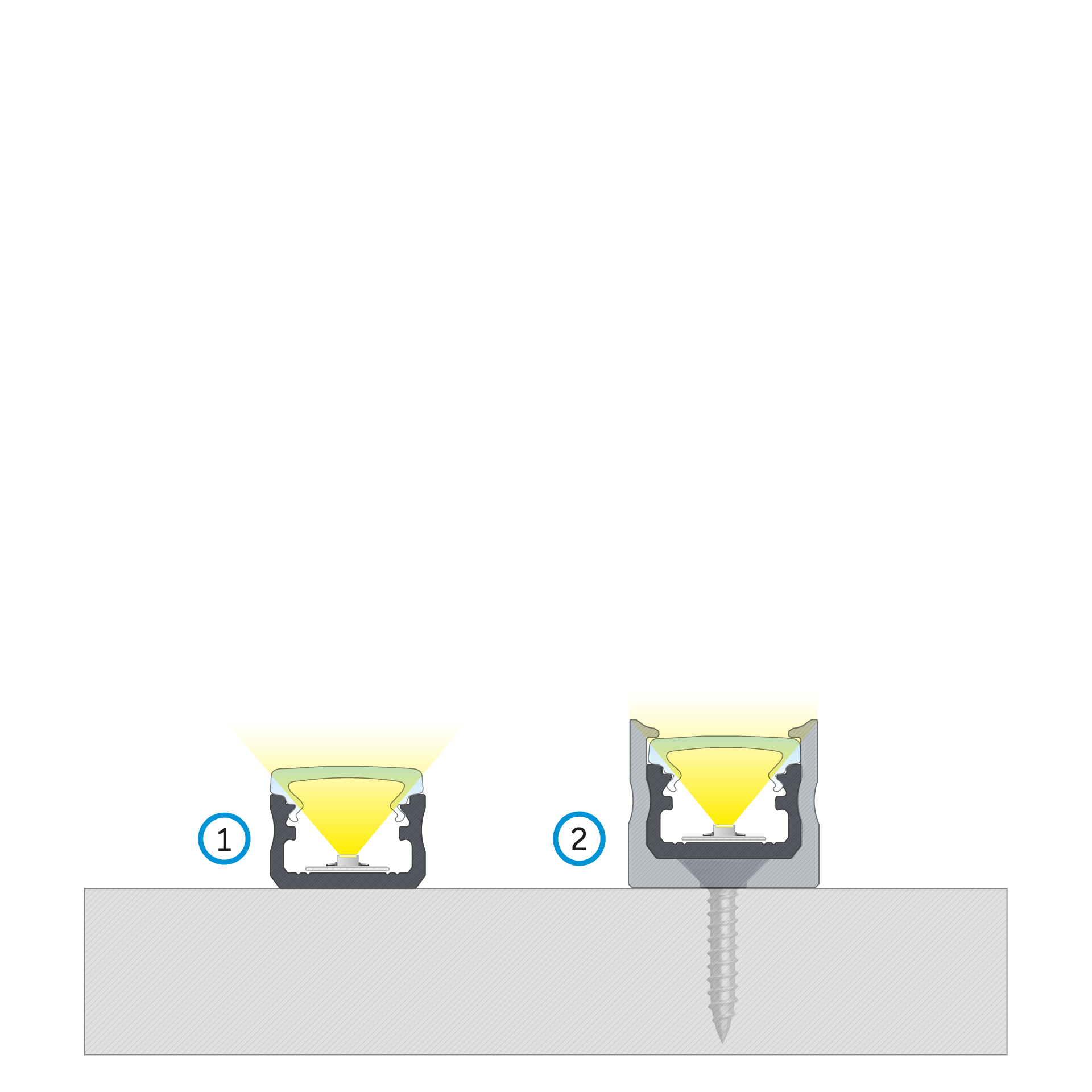

Efekt końcowy montażu profilu A z kloszem HIGH.

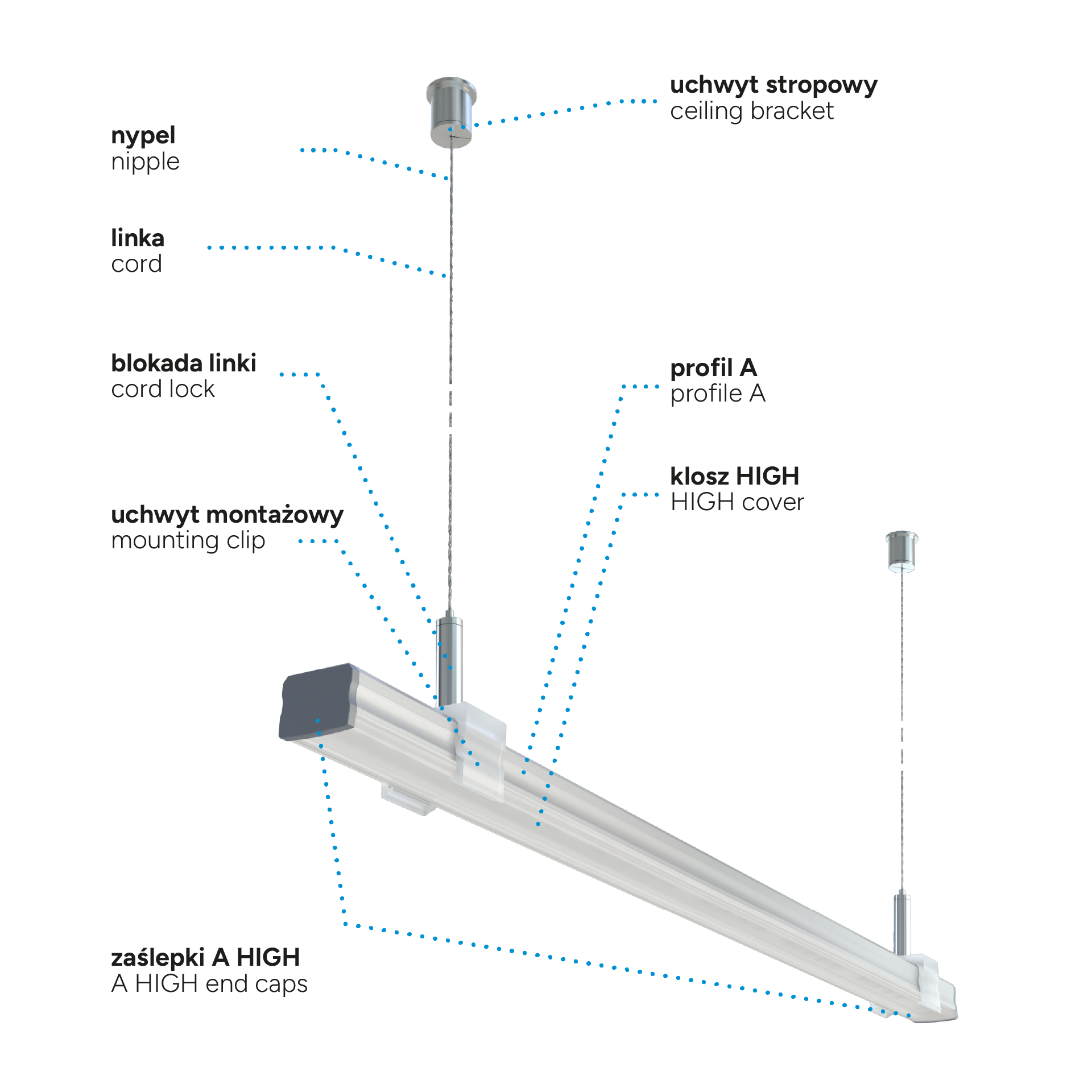

Zaślepki systemu A z kloszem HIGH.
