Profil LUMINES typ APA16 czarny lakierowany 1 m

Profil LUMINES typ APA16 czarny lakierowany 1 m

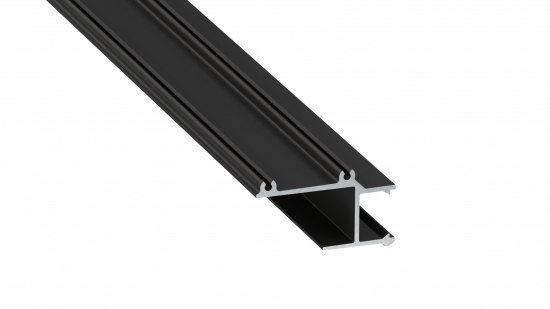

Profil aluminiowy LED LUMINES APA16 jest przeznaczony do zastosowań przy krawędziach szyb, półek i elementów wykończeniowych o dopasowanej grubości. Pozwala połączyć funkcję wykończenia krawędzi z liniowym oświetleniem LED.

Profil wykonany z aluminium stabilizuje taśmę LED i ułatwia uzyskanie uporządkowanej linii światła. Sposób mocowania należy dobrać do konstrukcji zabudowy oraz użytej szyby lub płyty.

Najważniejsze cechy

• system / model: APA16,
• indeks wariantu: 10-0325-10,
• długość: 1 m,
• rodzaj: profil aluminiowy LED do szyb i krawędzi półek,
• zastosowanie: szyby, półki i elementy wykończeniowe o grubości 16 mm,
• materiał: aluminium,
• kolor i wykończenie profilu: czarny lakierowany,
• rodzaj montażu: nawierzchniowy,
• kompatybilny klosz: BASIC.

Zalety

• wykończenie krawędzi elementu z możliwością dodania światła LED
• stabilna aluminiowa konstrukcja
• kompatybilny klosz BASIC
• zastosowanie w zabudowach meblowych i ekspozycyjnych

Zastosowanie

Profil APA16 sprawdzi się przy krawędziach szyb, półek i elementów wykończeniowych o dopasowanej grubości. Przed zakupem należy zweryfikować wymiary elementu oraz sposób zakończenia profilu.

Montaż

Profil należy zamocować zgodnie z konstrukcją zabudowy i instrukcją producenta. Przed montażem zaplanuj przebieg przewodu oraz położenie taśmy LED, a klosz BASIC zamontuj po ułożeniu taśmy.

Dobór elementów

• taśma LED dobrana do przestrzeni profilu
• klosz BASIC oraz zaślepki kompatybilne z systemem APA16
• zasilacz LED dobrany do napięcia i mocy taśmy LED
• elementy mocujące dopasowane do podłoża i projektu

Wymiary profilu

Długość wariantu wynosi 1 m. Rysunek przekroju technicznego profilu APA16 przedstawiono poniżej.

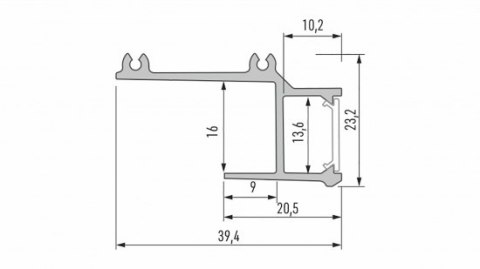

Rysunek przekroju technicznego profilu aluminiowego LED APA16.

Instrukcje i schematy montażu

Instrukcja montażu profilu APA16 — grafika 1.	Instrukcja montażu profilu APA16 — grafika 2.
Instrukcja montażu profilu APA16 — grafika 3.

Karta techniczna PDF
