Profil LUMINES typ Cosmo M1 srebrny anod. 1 m

Profil LUMINES typ Cosmo M1 srebrny anod. 1 m

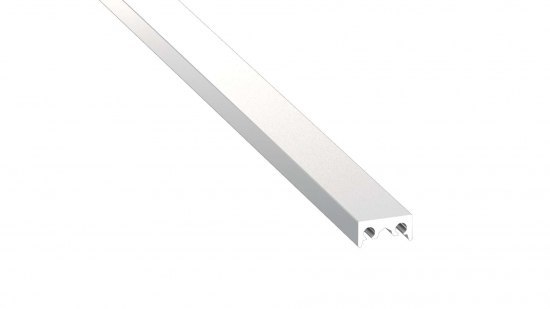

COSMO M1 jest aluminiowym profilem montażowym stanowiącym uzupełnienie systemu COSMO. Zmiana wysokości elementu w profilu bazowym umożliwia regulację kąta świecenia taśmy LED. Profil stosuje się jako element systemowy, a nie jako samodzielną oprawę oświetleniową.

Srebrne anodowane wykończenie jest zgodne z akcesoriami systemu COSMO. COSMO M1 współpracuje z profilami COSMO oraz kloszami BASIC, BASIC LENS 15 i BASIC LENS 30. Pozwala dobrać kierunek światła do projektu bez zmiany całej instalacji.

Najważniejsze cechy

• system / model: COSMO M1
• indeks wariantu: 10-0164-10
• długość profilu: 1 m
• system / model: COSMO M1
• rodzaj: profil montażowy LED do systemu COSMO
• materiał: aluminium
• wykończenie: srebrny anodowany
• wymiary przekroju: 13,2 × 6,4 mm
• miejsce na taśmę LED: do 12 mm
• przeznaczenie: regulacja kąta świecenia w profilu COSMO
• kompatybilne klosze: BASIC, BASIC LENS 15 i BASIC LENS 30

Zalety

• umożliwia regulację kąta świecenia w systemie COSMO
• stanowi uzupełnienie profilu bazowego bez konieczności wymiany całej instalacji
• pozwala dopasować kierunek światła do miejsca montażu
• anodowana powierzchnia zapewnia trwałe wykończenie elementu montażowego

Zastosowanie

COSMO M1 wykorzystuje się w instalacjach z profilem COSMO, gdy kierunek światła wymaga regulacji. Element pozwala zmieniać położenie taśmy LED w profilu bazowym, co wpływa na rozkład i kąt świecenia. Dobór klosza należy uzależnić od oczekiwanego efektu świetlnego.

Montaż

Profil COSMO M1 montuje się jako element uzupełniający w systemie COSMO. Przed zamknięciem układu należy ustalić położenie taśmy LED i dobrać klosz BASIC lub BASIC LENS. Grafiki producenta przedstawiają wpływ położenia COSMO M1 na kąt świecenia.

Dobór elementów systemu

• profil bazowy COSMO
• taśma LED o szerokości do 12 mm
• klosz BASIC, BASIC LENS 15 albo BASIC LENS 30
• zaślepki i akcesoria systemu COSMO
• zasilacz oraz ewentualne sterowanie dobrane do parametrów taśmy LED

Wymiary profilu

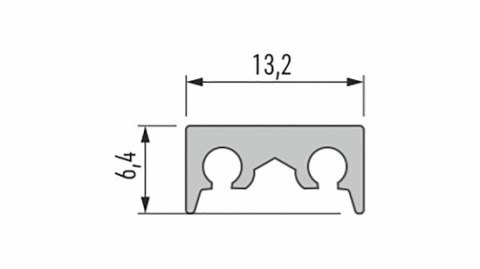

Długość tego wariantu wynosi 1 m. Poniżej przedstawiono przekrój techniczny profilu COSMO M1.

Instrukcje i schematy montażu

Poniższe grafiki producenta pokazują wpływ zastosowania COSMO M1 na rozkład kąta świecenia w profilu COSMO.

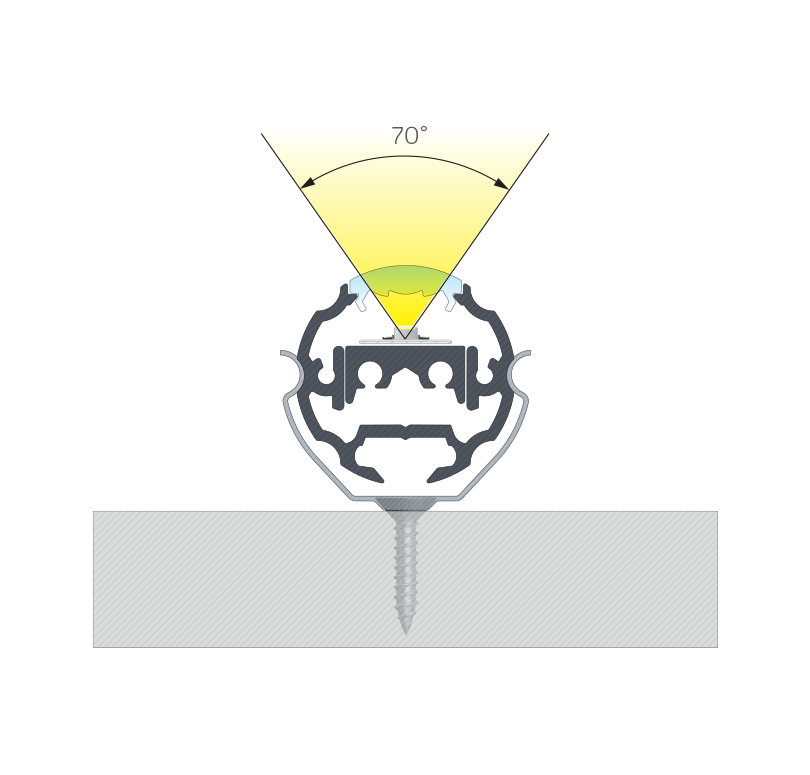

Rozkład kąta świecenia w systemie COSMO z profilem COSMO M1.

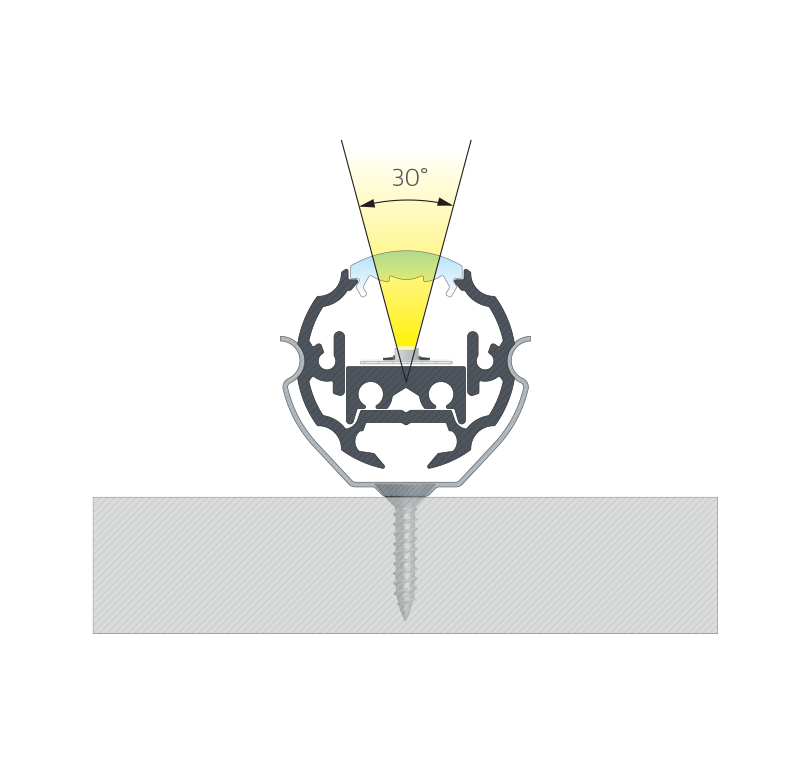

Rozkład kąta świecenia z kloszami BASIC LENS w systemie COSMO M1.

Karta techniczna PDF
